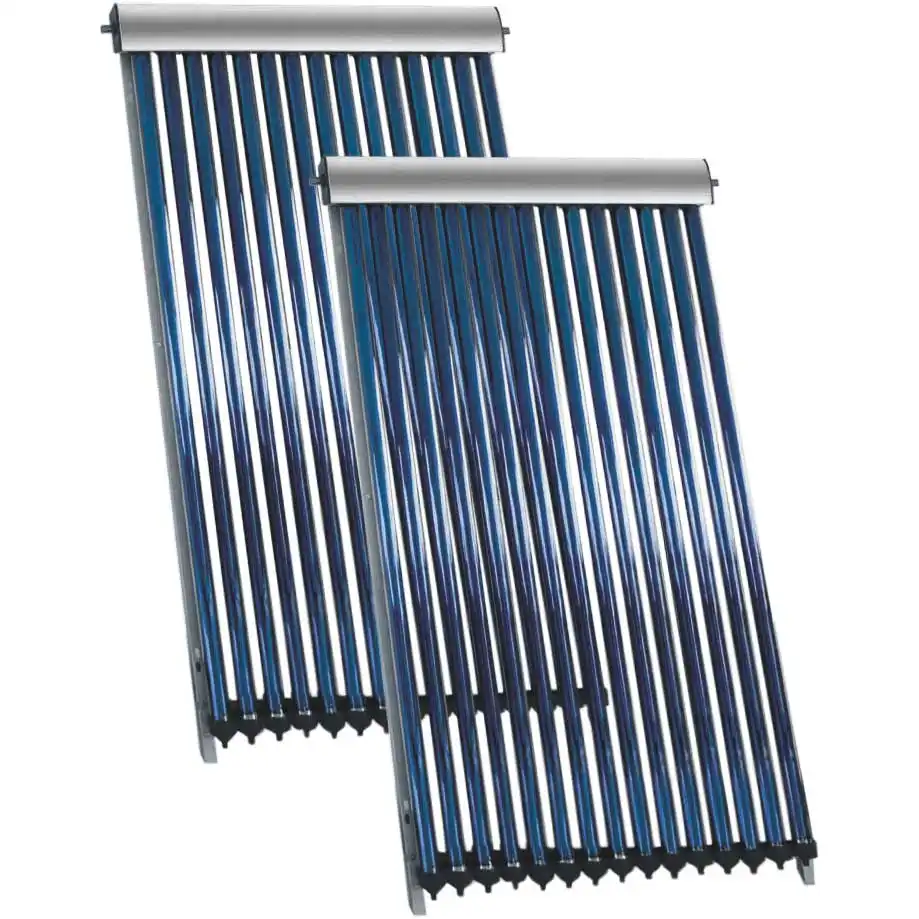

Соларни вакуумно-тръбни колектори VTC 20 тръби

547.08€ (1066.81лв.)779.72€ (1520.45лв.)Спести 30%
За битова гореща вода и подпомагане на отоплението
Технологията Heat Pipe, отличните изолационни характеристики на вакуума и максимално улавяне на слънчевата радиация ги прави рентабилно решение за всяка соларна инсталация.
  • Вакуумни тръби от термозакалено боросиликатно стъкло.
  • Селективно покритие за ефективно абсорбиране на слънчевата светлина.
  • Топлопроводими пластини, устойчиви при високи температури на стагнация.
  • Медни топлоносещи тръби тип Heat Pipe TU 1. Тръбната система е произведена с минимален брой заварки за безупречна херметичност и намаляване възможността за натрупване на отлагания.
  • Двата извода на събирателната тръба (колектор) мога да бъдат свързани като вход или изход топлоносител в произволна посока.
  • Температурен датчик с възможност за монтиране отляво или отдясно, в зависимост от положението на изход топлоносител.
  • Високоефективна изолация на събирателния колектор.
  • Монтаж върху равен, наклонен покрив или фасада. Лесен транспорт, монтаж и поддръжка. Вакуумните колектори продължават да функционират при една или повече счупени тръби. Възможност за свързванена няколко колектора SUNSYSTEM VTC.
  • Устойчивост на вятър, градушка, сняг и запрашеност.
Слънчевите колектори със суха вакуумна тръба по технологията Heat Pipe (топлинна тръба) се характеризират с висока ефективност: подобрени са топлинно-абсорбиращите качества на слънчевия колектор, ниски топлинни загуби и устойчивост при сурови климатични условия. Тръбата Heat Pipe представлява комплекс от две концентрично разположени стъклени тръби и вакуум между тях. Повърхността на вътрешната тръба е покрита със селективен слой позволяваща максимална абсорбция на слънчевите лъчи, минимално отдаване и висок коефициент на полезно действие. В центъра на „Heat Pipe” е разположена куха медна тръбичка, в която започват процеси на изпарение на нетоксичен флуид, който предава температурата към върха й и я отдава към колекторния възел, от където се загрява топлоносещата течност. Процесите се повтарят отново и отново.
Технически характеристики VTC 15 VTC 20 VTC 30
Брой вакуумни тръби бр 15 20 30
Височина Н mm 1980 1980 1980
Ширина L/Дебелина D mm 1190/125 1570/125 2300/125
Обща повърхност m2 2.36 3.11 4.55
Апертурна повърхност m2 1.412 1.882 2.824
Абсорбена повърхност m2 1.215 1.62 2.429
Топлоносеща течност

PG 50%

(точка на замръзване: -34°С)
Обем топлоносител L 0.94 1.24 1.82
Дебит топлоносител L/m2h 60÷80 60÷80 60÷80
Материал на вакуумните тръби Закалено боросиликатно стъкло SU-SS-ALN/AIN
Материал/вид на профилната рамка Алуминий/регулируема
Материал на пластмасовите елементи УВ устойчива пластмаса RAL 9005
Материал/вид на топлоносещите тръби Мед /Heat pipe TU 1
Покритие на абсорбера Селективно покритие
Събирателен колектор – кутия/изолация E Анодизиран алуминий /30 mm полиуретанова пяна
Ефективност ƞ0а спрямо аперт.повърхност % 66
Коефициент Топлинни загуби а1а W/(m2K) 1.500
Коефициент Топлинни загуби а2а W/(m2K2) 0.020
Коефициент КƟТ/ƟL при ъгъл 50° 0,92/1,43
Температура на стагнация tstg °С 221
Макс. работна температура °С 180
Налягане на изпитване/Макс.Работно налягане Bar 25/12
Загуба на налягане Δр Pa 150 200 600
Тегло kg 43 57 86
Диаметър/Дължина на вакуумната тръба K, Ø,mm Ø 58/1800
Разстояние между вакуумните тръби J, mm 75
Диаметър/брой на топлоносещите тръби Ø, mm/ Бр. 14/15 14/20 14/30
Вид/диаметър на събирателната тръба Ø, mm Мед / Ø 22
Вход/Изход топлоносител N,O Ø, mm Ø 22
Гнездо Температурен Датчик S, Ø, mm 8
Тръбни държачи P, бр. 15 20 30
Брой изводи

2
Максимален Брой колектори, свързани в една верига /обща инсталирана площ бр/m2 8/20.14 7/22.85 6/28.2
Стандарт EN 12975: 2006-06 да
Сертификат CEN – Keymark No 011-7S1807-R да
